ابزارهای بالابر سازه های فولادی توسط Liweiyuan، سازنده سازه های فولادی حرفه ای در چین تولید می شوند. ما از صنایع دستی نفیس و مواد اولیه با کیفیت بالا استفاده می کنیم. شما می توانید محصولات ما را با اطمینان خریداری کنید زیرا ما مستقیماً از کارخانه می فروشیم.
1. ظرفیت بار ابزار بلند کردن
بر اساس وزن اجزای سازه فولادی (5-50 تن)، بار نامی ابزار بالابر کمتر از 60 تن با ضریب ایمنی ≥ 3.5 تعیین می شود. ماده مورد استفاده فولاد کم آلیاژ Q355B با قدرت تسلیم ≥ 345 مگاپاسکال است.
2. فرم ساختاری
ساختار قاب پورتال با نقطه بالابر دوبل استفاده شده است، با طول پرتو اصلی قابل تنظیم 11.5 متر. فولاد زاویه 80*80Q355B در گره های بالابر ابزار استفاده می شود، با دنده های تقویت کننده ضخامت 16 میلی متر در گره ها اضافه شده است.
3. روش اتصال
لوگ های بالابر به صورت ساختار صفحه دو شاخه با دهانه 50 میلی متر و ضخامت 20 میلی متر طراحی شده اند. از جوشکاری با نفوذ کامل برای تیر (درجه جوش 2) با ارتفاع پایه جوش ≥ 12 میلی متر استفاده می شود.
1. مشخصات مواد اصلی

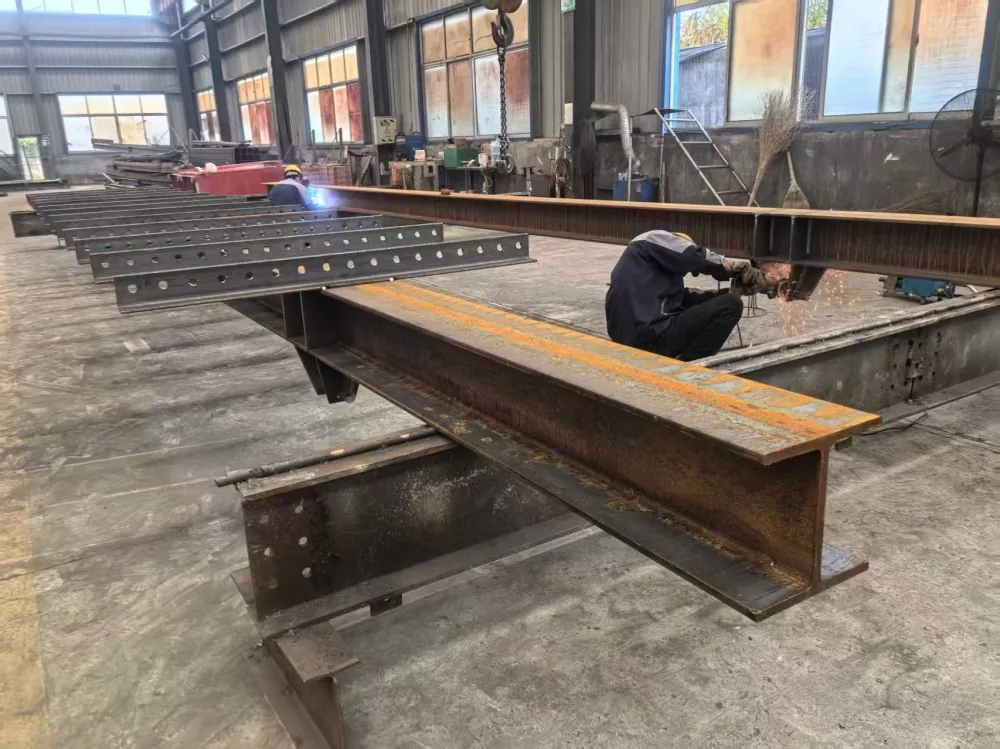

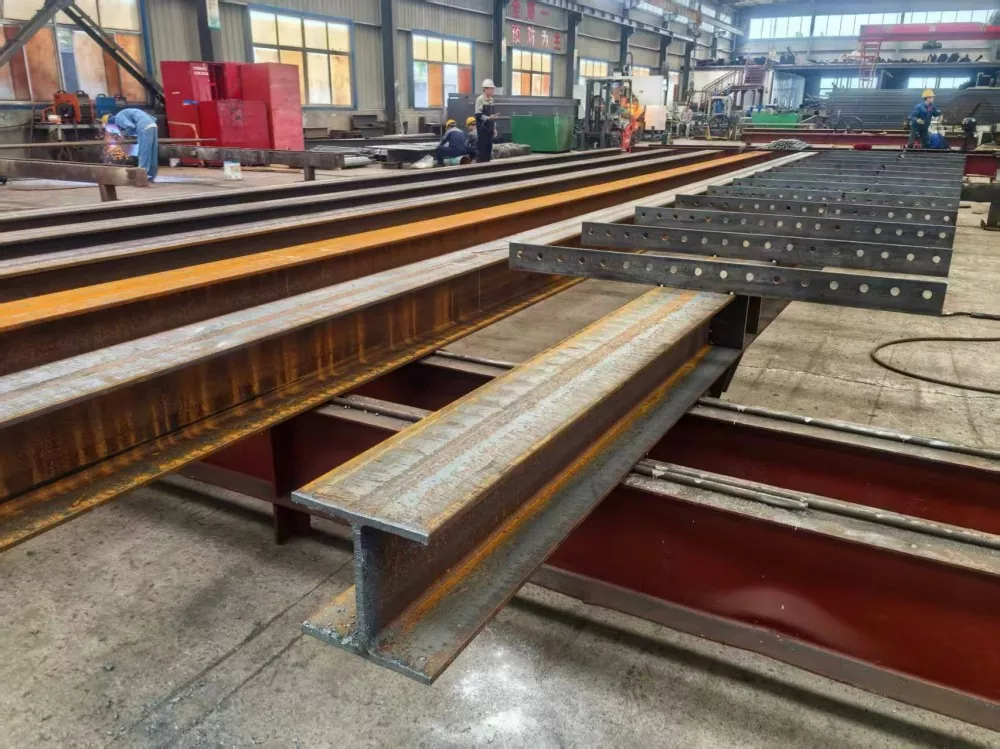

○ تیر عرضی: فولاد H300×200×8×12

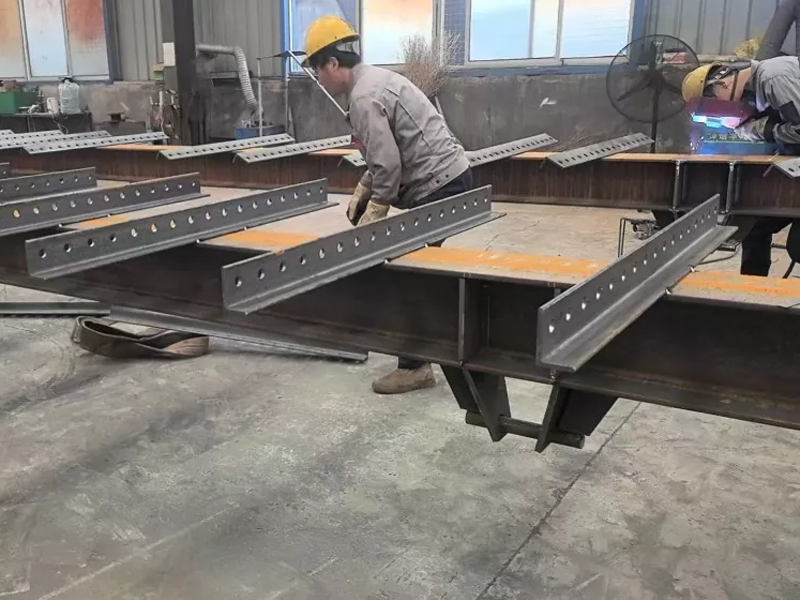

○ گره آویز ابزار: 80*80 Q355B Angle Steel
○ لوگ بالابر: برش لیزری از ورق فولادی Q355B به ضخامت 20 میلی متر
2. فناوری پردازش
○ برش: برش لیزر CNC، زبری سطح برش Ra ≤ 25μm
○ جوشکاری: جوشکاری محافظ گاز CO2، سیم جوش ER50-6، حفظ حرارت پس از جوشکاری در 200 درجه سانتیگراد برای کاهش تنش
○ عملیات حرارتی: تیغه‌های بالابر تحت درمان کوئنچ و تمپر می‌شوند (سختی HB 200-230)
1. مکانیزم متقاطع قابل تنظیم
· اتصال تلسکوپی یک ساختار تو در تو با محدوده تنظیم 500 میلی متر را اتخاذ می کند. مجهز به سه مجموعه سوراخ پین مکان یابی (قطر 16 میلی متر) و مجهز به پین های مکان یابی فولادی 45# (دارای پین های ضد افتادگی).
· سطوح تماس کشویی با گریس MoS2 روانکاری می شوند و فاصله بین 0.5-1 میلی متر کنترل می شود.
2. مجموعه لوگ بالابر
· فاصله 80 میلی متری بین صفحات گیره، غلتک سوزنی داخلی Φ55 میلی متر (مدل NA4911)، صندلی یاتاقان و تداخل گیره (H7/R6)
پین ساخته شده از 40CrNiMoA، قطر 50 میلی متر، روکش کروم (ضخامت 0.05 میلی متر)
3. پایه های پشتیبانی بدون لغزش
· یک صفحه تکیه گاه مستطیلی 200×200×20 میلی متری در پایین با دندانه های ضد لغزش آسیاب شده روی سطح (عمق دندان 2 میلی متر، فاصله 5 میلی متر) نصب شده است.
· ارتفاع پایه پشتیبانی را می توان با پیچ تنظیم M42 تنظیم کرد (محدوده تنظیم ± 50 میلی متر).
1. بازرسی جوش
تمام جوش های اصلی تحت آزمایش 100 درصد نفوذ (PT) و اتصالات T تحت آزمایش 20 درصد اولتراسونیک (UT) قرار می گیرند و سطح I را پشت سر می گذارند.
انحراف ابعاد پایه های جوش فیله ≤ ± 1.5 میلی متر، انحراف صافی ≤2 میلی متر بر متر.
2. تحمل های بعدی
○ انحراف طول پرتو: ± 3 میلی متر
○ انحراف فاصله نقطه بالابر: ± 2 میلی متر
○ عمودی کلی: ≤1.5mm/m
3. تست عملکرد
○ تست بار نامی: بار استاتیکی 1.25 برابر بار نامی به مدت 1 ساعت، تغییر شکل دائمی ≤0.1%.
○ تست بار دینامیکی: بار چرخشی 1.1 برابر بار نامی به مدت 50 ثانیه. 0 بار (فرکانس 0.5 هرتز)
1. دستگاه حفاظت اضافه بار (مدل XZ-100، دقت ± 2٪) نصب شده است، اگر اضافه بار بیش از 10٪ باشد، به طور خودکار مدار بالابر را خاموش می کند.
2. سیستم هشدار صدا و نور (ولتاژ عامل DC24V) نصب شده است، زمانی که پیش بار پیچ تا 15٪ کاهش می یابد زنگ هشدار به صدا در می آورد.
3. تمام قطعات متحرک در معرض مشبک محافظ (اندازه مش ≤ 20 میلی متر)، بافته شده با سیم فولادی سرد Φ4 میلی متر مجهز شده اند.

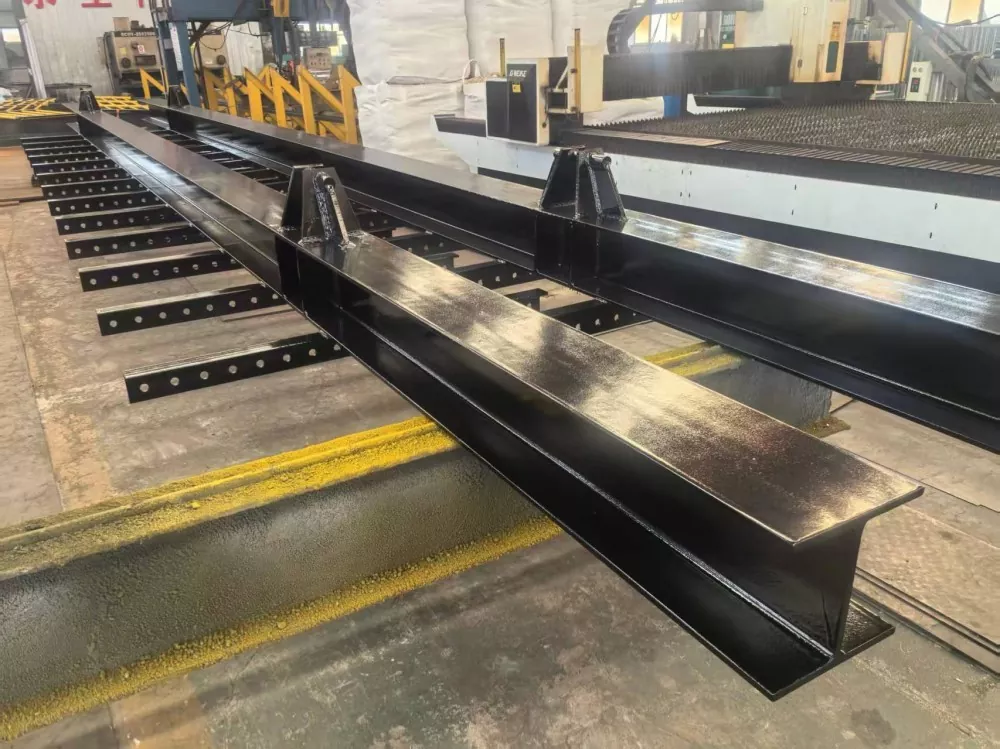

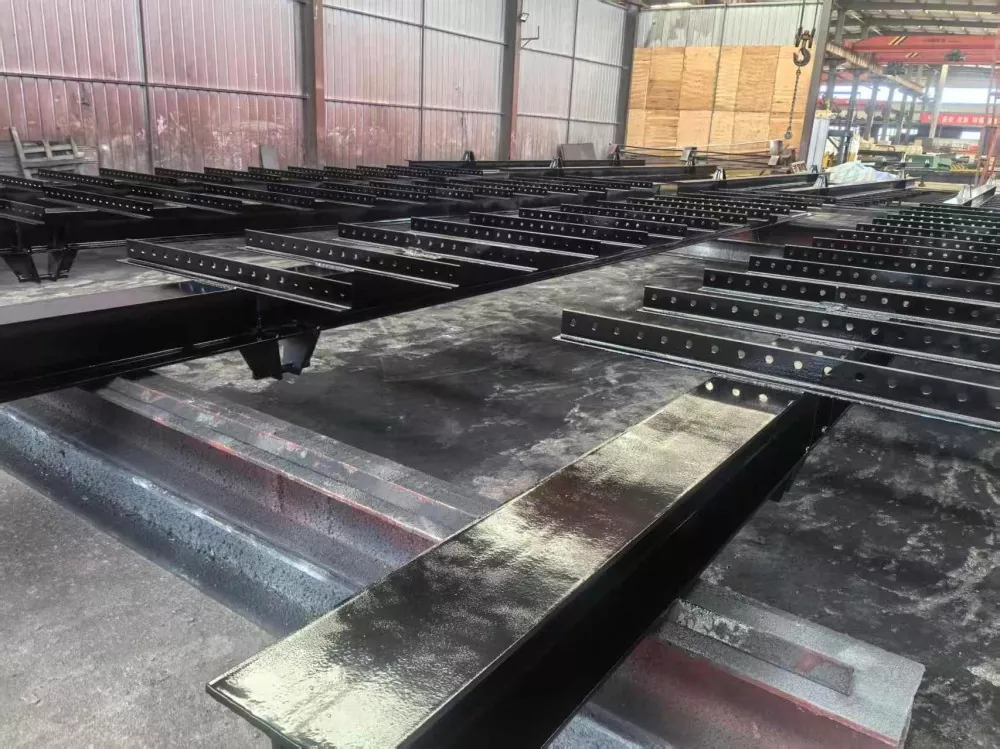

1. بازرسی مواد خام → برش لیزر CNC → ماشینکاری (فرزکاری، حفاری) → جوشکاری → عملیات حرارتی پس از جوشکاری → صاف کردن → مونتاژ → پرداخت → عملیات سطحی (سندبلاست تا درجه Sa2.5، پرایمر غنی از روی اپوکسی 80μm + 0 μm کلردار بالا).
2. نکات کلیدی کنترل فرآیند: نظارت بر تغییر شکل جوشکاری (با استفاده از روش تثبیت صلب و تغییر شکل معکوس)، آزمایش گشتاور پیش بار پیچ (طبق مشخصات GB/T 1231 باید دنبال شود، با ضریب گشتاور کنترل شده در محدوده 0.11-0.15.
1. نقشه های طراحی کامل (شامل مدل های سه بعدی CAD)، ضمانت مواد و گزارش عملیات حرارتی را ارائه دهید.
2. گزارش بازرسی شخص ثالث باید شامل: سوابق تست خواص مکانیکی، نمودارهای آزمایش غیر مخرب و گزارش های بازرسی ابعادی باشد.
3. راهنمای کاربر و تعمیر و نگهداری (شامل کاتالوگ قطعات، نمودار چرخه روغن کاری و راهنمای عیب یابی رایج) را ضمیمه کنید.
1. قبل از هر بار استفاده، وضعیت پین های مکان یابی، ترک های جوش، افزایش دمای یاتاقان (≤40 درجه سانتیگراد)، و کارایی سیستم هشدار را بررسی کنید.
2. اضافه بار اکیدا ممنوع است. محدوده دمای عملیاتی 20- تا 60 درجه سانتی گراد است و حداکثر سرعت باد از 12 متر بر ثانیه تجاوز نمی کند.
3. تعمیر و نگهداری منظم: هر 50 بار یا هر سه ماه یکبار یک بازرسی جامع انجام دهید و سالانه یک بار کالیبراسیون انجام دهید.
IX کیفیت طراحی سازه فولادی Liweiyuan
سازه فولادی Liweiyuan تولید کننده پیشرو در محصولات مختلف سازه های فولادی و محصولات فلزی در چین است. ما می توانیم راه حل های مختلف محصولات فلزی را سفارشی کنیم و محصولات سازه های فلزی با کیفیت بالا و کم هزینه و محصولات فلزی را به مشتریان ارائه دهیم. ما می‌توانیم مواد و طرح‌های سازه‌های فولادی را که مطابق با استانداردهای ملی و منطقه‌ای، از جمله استانداردهای ایالات متحده و اروپا هستند، به مشتریان ارائه کنیم.
1. اگر مشکل کیفیت محصول ایجاد شود چه اتفاقی می افتد؟
اگر بازخورد با کیفیت دریافت کنیم، قول می‌دهیم ظرف 24 ساعت پاسخ دهیم و ظرف 48 ساعت راه‌حل ارائه دهیم. اگر مشکل از ما باشد، بسته به نیاز مشتری، می‌توانیم دوباره کار رایگان، ارسال مجدد سریع (هزینه‌های حمل و نقل تحت پوشش ما) یا غرامت را طبق قرارداد ارائه کنیم.
2. چگونه از کیفیت ثابت محصول اطمینان حاصل کنیم؟ آیا فرآیند بازرسی کیفیت جامعی داریم؟
شرکت ما دارای گواهینامه ISO9001-2016 است و سه سطح بازرسی کیفیت را اجرا می کند: ترکیب فولاد و تست مقاومت قبل از رسیدن مواد خام؛ پرسنل QC بازرسی ها را انجام می دهند و هر فرآیند تولید را به طور کامل ثبت می کنند. و داده های تست برای دسترسی آسان مشتریان به طور کامل بایگانی شده است.
3. آیا محصولات سازه های فولادی ما مطابق با استانداردهای ورود به بازار هدف ما هستند؟
ابزارهای بالابر سازه فولادی Liweiyuan ما دارای گواهینامه CE (استاندارد EN1090) هستند که از انطباق با الزامات ایمنی اتحادیه اروپا، حفاظت از محیط زیست و بهره وری انرژی اطمینان حاصل می کنند. گزارشات آزمایشی کامل موجود است.
4. زمان تحویل چقدر است؟
زمان تحویل بستگی به متراژ و تعداد ساختمان دارد. به طور کلی، تحویل ظرف 30 روز پس از دریافت پرداخت است. ارسال جزئی برای سفارشات بزرگ مجاز است.
5. آیا خدمات نصب ارائه می دهید؟
ما نقشه ها و دستورالعمل های دقیق ساخت و ساز را در اختیار شما قرار می دهیم تا به شما در ساخت و نصب گام به گام ساختمان کمک کند.
