سکوهای توربین های بادی شناور دریایی

سکوهای باکیفیت بالا برای توربین‌های بادی شناور از LWY Steel Structure، راه‌حل‌های ساختاری فولادی مقاوم و درجه یک هستند که برای محیط‌های عملیاتی خشن در دریای آزاد مهندسی شده‌اند. این سکوها که با فولاد مقاوم در برابر خوردگی با استحکام بالا و طراحی ساختاری هیدرودینامیکی بهینه ساخته شده اند، پایداری عالی، مقاومت در برابر باد و موج و عملکرد ضد خستگی را در شرایط پیچیده دریایی ارائه می دهند.

با ادغام فن آوری های ضد زنگ، ضد خوردگی و تقویت لرزه ای، سکوهای بادی دریایی ما از عملکرد پایدار درازمدت توربین های بادی شناور پشتیبانی می کنند، به طور موثر در برابر ضربه جریان اقیانوس، ارتعاش باد شدید و فرسایش آب دریا مقاومت می کنند. این پلتفرم‌های فولادی مستقیم کارخانه‌ای که برای پروژه‌های انرژی‌های تجدیدپذیر دریایی طراحی شده‌اند، دارای ایمنی ساختاری بالا، عمر طولانی و مشخصات ساختاری قابل تنظیم، مطابق با استانداردهای سخت‌گیرانه بین‌المللی مهندسی دریایی و ساخت و ساز نیروی بادی دریایی هستند.

مشخصات محصول

چالش های محیط زیست دریایی

خوردگی نمک اسپری

بارهای نمک جوی در مناطق فراساحلی C5-M طبقه بندی می شوند که شدیدترین دسته خوردگی در ISO 9223 است. فولاد رنگ شده ساده در عرض چند سال از بین می رود. سکوهای توربین های بادی شناور دریایی از همان ابتدا به حفاظت لایه ای نیاز دارند.

بارگذاری موج و خستگی

سازه های شناور هرگز از حرکت باز نمی ایستند. بارهای چرخه ای ناشی از امواج، باد و عملکرد توربین، تنش های خستگی ایجاد می کند که کیفیت جوش و طراحی جزئیات بسیار بالاتر از استانداردهای ساختمان را می طلبد.

محدودیت های دسترسی و نگهداری

رنگ آمیزی مجدد یک سکوی 20 کیلومتری از ساحل بر حسب روزهای کشتی و پنجره های آب و هوا اندازه گیری می شود. حفاظت در برابر خوردگی اعمال شده در کارخانه باید حفاظتی باشد که دوام داشته باشد.

مواد و حفاظت در برابر خوردگی

گریدهای فولادی

سکوهای توربین‌های بادی شناور دریایی از Q355B/Q355D، S355 یا فولاد ساختاری دریایی معادل با خواص ضربه‌ای تایید شده برای خدمات در دمای پایین، طبق مشخصات پروژه ساخته شده‌اند.

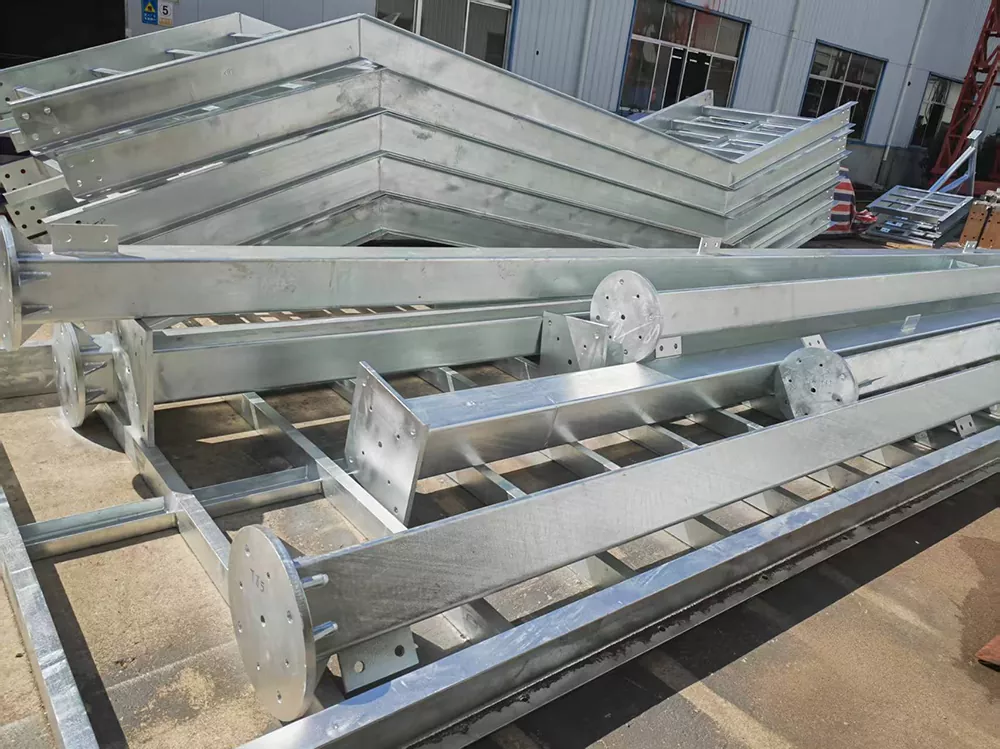

گالوانیزه گرم

سکوها و مسیرهای پیاده‌روی کوچک‌تر بر اساس ISO 1461 با حداقل ضخامت روی 85 میکرومتر گالوانیزه می‌شوند که دهه‌ها محافظت بدون نیاز به تعمیر و نگهداری در هوای دریایی است.

سیستم های پوشش

سازه های اولیه بزرگ یک سیستم پوشش دریایی دریافت می کنند: پرایمر غنی از روی، اپوکسی میانی، و پرداخت پلی اورتان یا پلی سیلوکسان، که با اسپری بدون هوا پس از شات بلاست به Sa 2.5 اعمال می شود.

رابط حفاظت کاتدیک

اجزایی که به سازه‌های غوطه‌ور متصل می‌شوند برای سازگاری با آندهای قربانی و سیستم‌های جریان تحت تأثیر، از جمله آندهای قابل جوش در مواردی که مشخص شده است، جزئیات دقیقی دارند.

کیفیت ساخت و جوش

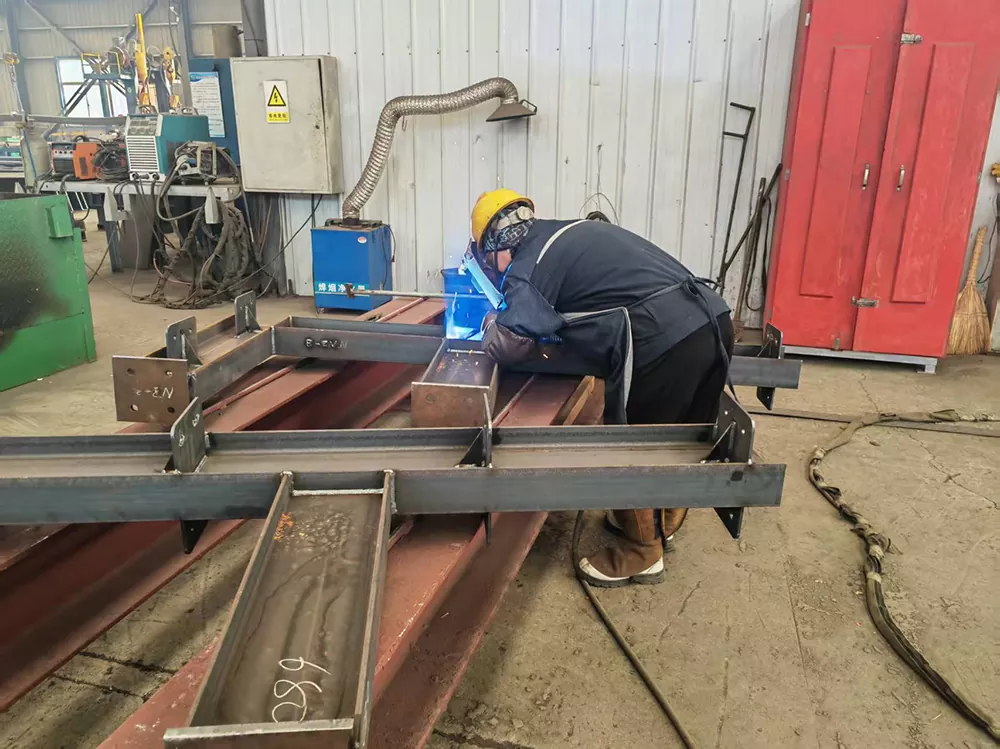

جوشکاری

تمام جوش ها توسط جوشکاران گواهی شده مطابق استاندارد EN ISO 9606 یا AWS D1.1 با روش های جوشی که قبل از تولید واجد شرایط هستند، انجام می شود.

تست غیر مخرب

جوش لب به لب در اعضای اولیه 100٪ اولتراسونیک یا رادیوگرافی بررسی می شود. جوش‌های فیله بر اساس نمونه‌برداری که با مشتری توافق می‌شود، ذرات مغناطیسی بررسی می‌شوند.

کنترل ابعادی

جک های ساخت و یراق آلات چک ابعاد مهمی مانند فاصله گروه پیچ و صافی فلنج را در تلورانس های محدود نگه می دارند، بنابراین مونتاژ خارج از ساحل بدون کار مجدد در میدان با هم انجام می شود.

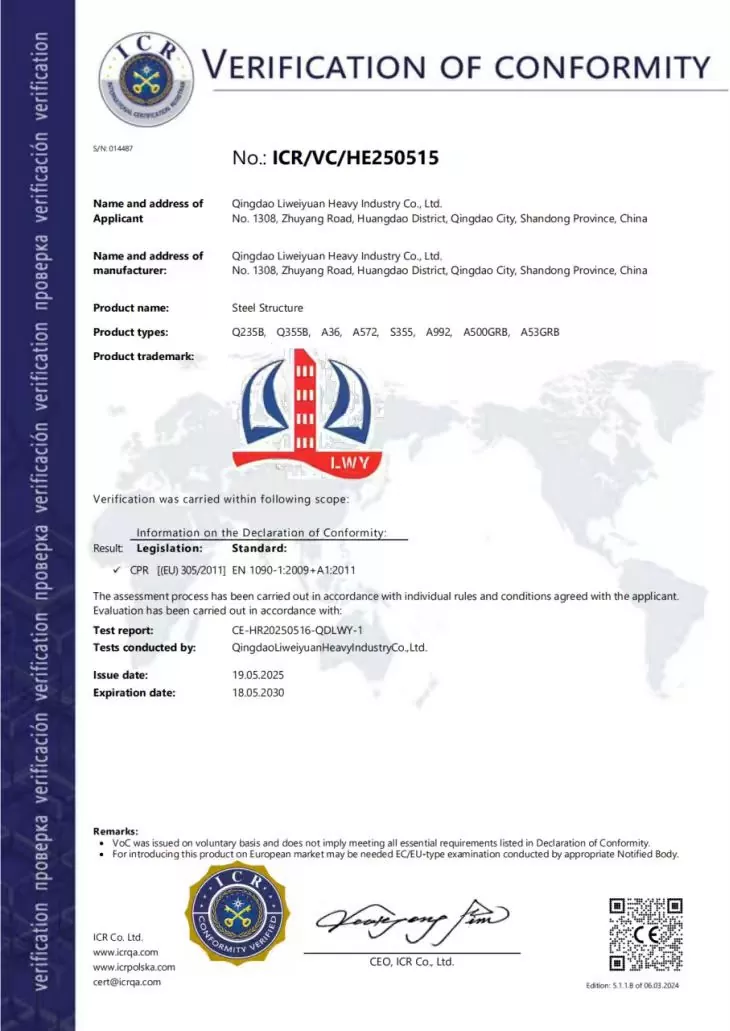

گواهینامه ها و استانداردهای کیفیت

برنامه های کاربردی

سازه فولادی LWY سکوهایی را برای توربین های بادی شناور دریایی و اجزای مرتبط برای موارد زیر می سازد:

1. عرشه خدمات و نگهداری توربین

2. سکوهای انتقالی بین برج و بدنه شناور

3. به گذرگاه ها، فرودها و مجموعه های نرده محافظ دسترسی داشته باشید

4. قاب های پشتیبانی تجهیزات برای مهار و سیستم های کنترل

5. سازه های پشتیبانی از پایه هلیدک و جرثقیل (در صورت درخواست)

سوالات متداول

Q1: از چه درجه های فولادی برای سکوهای توربین های بادی دریایی شناور استفاده می کنید؟

A1: معادل‌های Q355B/Q355D، S355 یا A572 با ویژگی‌های ضربه‌ای در دمای پایین تأیید شده، بر اساس طراحی پروژه انتخاب شده‌اند. گواهی مواد برای هر صفحه و بخش ارائه می شود.

Q2: حفاظت در برابر خوردگی چگونه اعمال می شود؟

A2: سطوح به Sa 2.5 شات بلاست می شوند، سپس با یک سیستم دریایی از پرایمر غنی از روی، لایه میانی اپوکسی و روکش پلی اورتان پوشش داده می شوند، یا برای اجزای کوچکتر به ISO 1461 گالوانیزه می شوند. ضخامت کل سیستم معمولاً بیش از 240 میکرومتر است.

Q3: آیا می توانید الزامات جامعه طبقاتی را برآورده کنید؟

A3: سیستم ساخت و QC ما با عمل DNV، ABS، و CCS هماهنگ است و ما مطابق با الزامات جوشکاری و NDT که پروژه شما مشخص می کند کار می کنیم. نظرسنجی شخص ثالث در هر مرحله ای مورد استقبال قرار می گیرد.

Q4: ظرفیت تحویل شما برای قطعات دریایی چقدر است؟

A4: سکوهای توربین های بادی شناور دریایی در کارخانه چینگدائو ما تولید می شود که ظرفیت پردازش سالانه بیش از 20000 تن قطعات فولادی دارد و در فاصله 36 کیلومتری بندر چینگدائو قرار دارد، بنابراین دسته های بزرگ دریایی به طور موثر از طریق دریا ارسال می شوند.

Q5: آیا پشتیبانی نصب را ارائه می دهید؟

A5: ما نقشه های مونتاژ، نقشه های بالابر و نقشه های جوش را ارائه می دهیم و مهندسان ما مونتاژ دریایی را با راهنمایی از راه دور یا نظارت در محل در صورت لزوم پشتیبانی می کنند.
