توضیحات محصول

سازه فولادی مقاوم در برابر زلزله از کارخانه سازه فولادی LWY از مواد فولادی سبک وزن و چقرمگی بالا Q235B/Q355 بهینه شده با خرپا قاب علمی و طراحی یکپارچه تحمل نیرو استفاده می کند. ساختار کلی دارای شکل پذیری بالا، ظرفیت اتلاف انرژی قوی و توزیع یکنواخت نیرو است که می تواند به طور موثر نیروی ضربه لرزه ای را بافر و پراکنده کند، از فروپاشی کلی و شکست ساختاری موضعی در هنگام زلزله جلوگیری کند و درجه ضد لرزه سازه را تا حد زیادی بهبود بخشد. متفاوت از سازه‌های فولادی صلب سنتی، ساختار لرزه‌ای ما فضای تغییر شکل انعطاف‌پذیر را حفظ می‌کند و در عین حال از ظرفیت باربری بالا، مقاومت موثر در برابر لرزش، لرزش و ضربه خارجی و حفظ پایداری و یکپارچگی سازه طولانی‌مدت اطمینان می‌دهد.

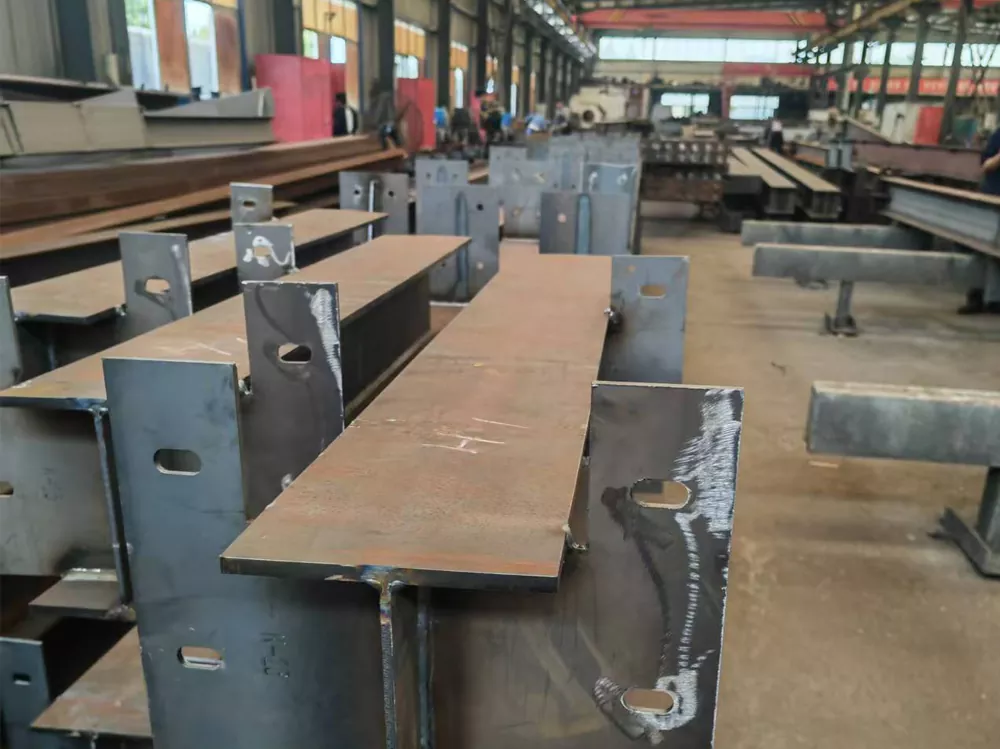

چیزی که واقعا LWY را متمایز می کند تعهد ما به کارایی کل پروژه و دوام طولانی مدت است. قطعات از پیش مهندسی شده ما با دقت در سطح میلی متری تولید می شوند و از مونتاژ سریع پیچ و مهره در محل اطمینان می دهند که هزینه های نیروی کار و برنامه های ساخت و ساز را به شدت کاهش می دهد. قاب فولادی مقاوم در برابر زلزله ما همراه با درمان های سطح ضد خوردگی برتر - مانند گالوانیزه گرم و پوشش های محافظ درجه بالا - یکپارچگی سازه را برای چندین دهه با حداقل نگهداری تضمین می کند. با سازه فولادی LWY شریک شوید تا امکانات ایمن تر، قوی تر و مقرون به صرفه تر برای پروژه جهانی بعدی خود بسازید.

Earthquake Resistant Steel Structure

فولاد چگونه در برابر زلزله مقاومت می کند

شکل پذیری

اعضای فولادی تحت بار شدید به جای شکستگی تسلیم شده و تغییر شکل می دهند. یک قاب فولادی انعطاف پذیر می تواند در حین زلزله در حین جذب انرژی به طور قابل توجهی تاب بخورد و پس از متوقف شدن لرزش ثابت بماند.

وزن سبک

سازه های فولادی کسری از ساختمان های بتنی معادل را وزن می کنند. جرم کمتر به معنای نیروهای اینرسی لرزه ای کمتر است - سازه وزن کمتری برای فشار دادن در هنگام لرزش دارد.

اتلاف انرژی

اتصالات قاب ممان و اعضای تسلیم انرژی لرزه ای را به تغییر شکل پلاستیک تبدیل می کنند. مناطق شکل پذیر تعیین شده، مانند انتهای تیرها، برای محافظت از ستون ها و اتصالاتی که ساختمان را نگه می دارند، به طور دقیق مشخص شده اند.

Earthquake Resistant Steel Structure

اصول طراحی لرزه ای

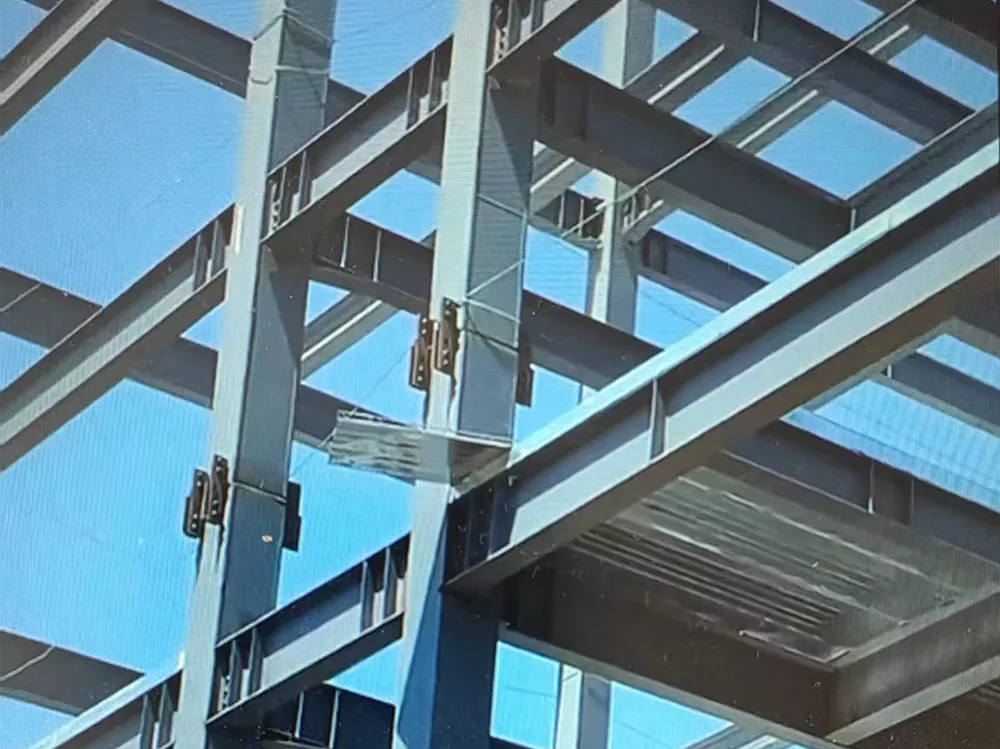

ستون قوی، پرتو ضعیف

لولاهای پلاستیکی به جای ستون‌ها به تیرها فشار می‌آورند، بنابراین قاب به طور کلی نوسان می‌کند و ستون‌ها بار گرانشی را حمل می‌کنند.

اتصالات شکل پذیر

سازه های فولادی مقاوم در برابر زلزله برای توسعه ظرفیت پلاستیکی کامل اعضای متصل، با سوراخ های دسترسی به جوش، حذف میله پشتی و صفحات پیوسته در صورت لزوم طراحی و دقیق شده اند.

سیستم های مهاربندی و میرایی

قاب های مهاربندی شده متحدالمرکز و خارج از مرکز، و در صورت مشخص شدن، مهاربندها یا میراگرهای کمانشی، سفتی سازه و اتلاف انرژی را با تقاضای لرزه ای تنظیم می کنند.

Earthquake Resistant Steel Structure

استانداردهای طراحی

این سازه‌های فولادی از LWY بر اساس کدهای قابل اجرا سایت پروژه طراحی شده‌اند:

GB 50011 - کد طراحی لرزه‌ای چینی، شامل قوانین شدت استحکامات لرزه‌ای و جزئیات انعطاف‌پذیر

EN 1998 (Eurocode 8) - طراحی لرزه‌ای اروپایی، با کلاس‌های شکل‌پذیری DCM و DCH

AISC 341 - مقررات لرزه ای ایالات متحده برای سازه های فولادی، از جمله سیستم های SMF و IMF

مهندسان ما قبل از طراحی، کد حاکم، منطقه لرزه ای و فاکتور اهمیت را با شما تأیید می کنند، بنابراین سازه تحویل داده شده الزامات انطباق محلی شما را برآورده می کند.

مشخصات محصول

پارامتر	محدوده استاندارد
استحکامات لرزه ای	شدت 7 - 9 (0.10 گرم - 0.40 گرم PGA)
سیستم سازه ای	قاب لحظه ای / قاب مهاربندی شده / قاب + میرایی
کلاس شکل پذیری	هر کد (DCM / DCH برای EC8؛ SMF / IMF برای AISC)
درجه فولاد	Q355B / Q355C
اتصالات	اتصالات پیچ و مهره + لحظه جوش
کیفیت جوش	جوش های با نفوذ کامل، در صورت نیاز تست شده با UT
فاکتور اهمیت	در هر رده اشغال
روکش	ساندویچ پانل سبک یا روکش فلزی

طراحی لرزه ای مختص سایت است: کلاس خاک، ناحیه لرزه ای، ارتفاع ساختمان و اشغال سیستم و جزئیات را تعیین می کند. مکان و داده های ساختمان را برای ما ارسال کنید تا مهندسان ما ساختار را به کد شما طراحی و نقل قول کنند.

برنامه های کاربردی

سازه های فولادی مقاوم در برابر زلزله از لباس سازه فولادی LWY:

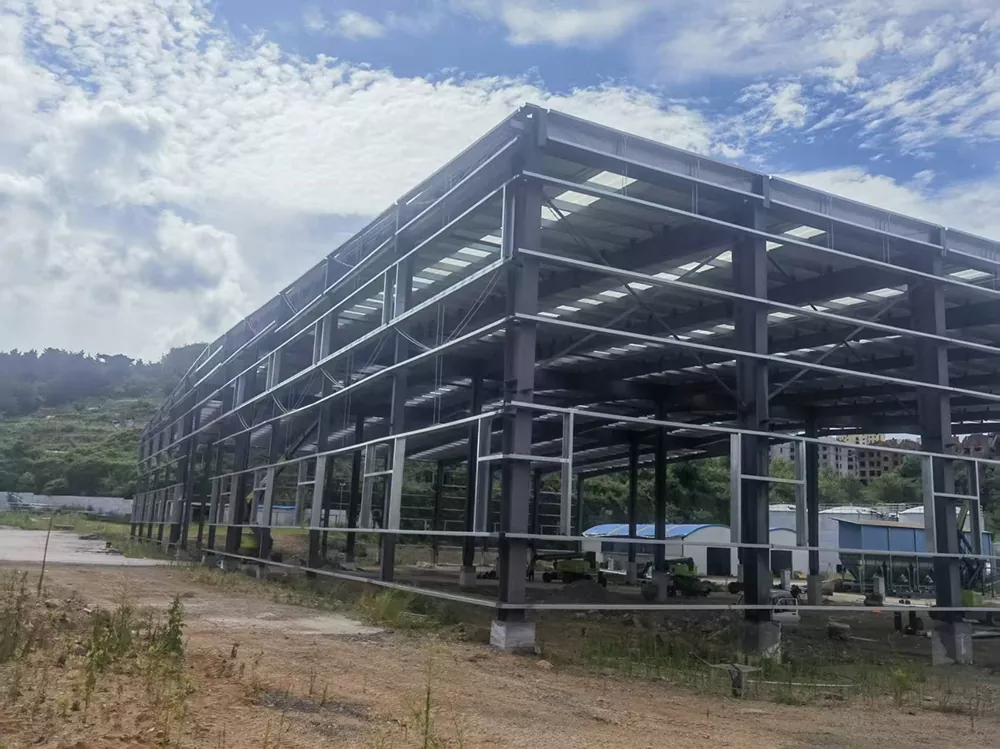

1. کارخانه ها و انبارها در مناطق لرزه خیز

2. مدارس، بیمارستان ها و ساختمان های عمومی با فاکتورهای اهمیت بالاتر

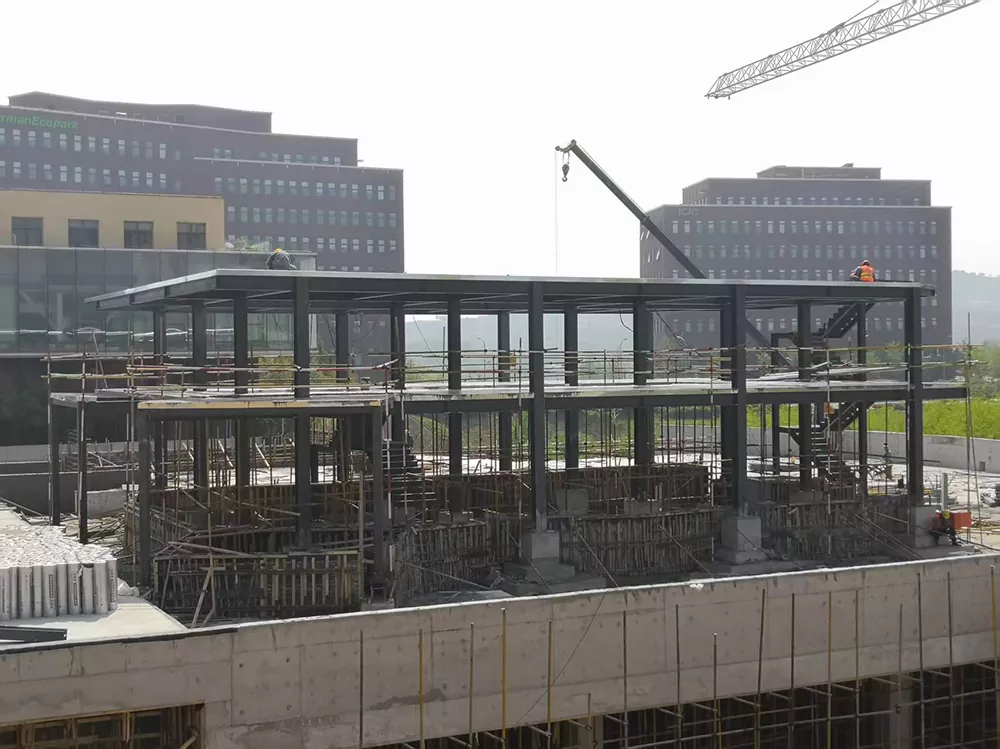

3. ساختمان های مسکونی و اداری چند طبقه

4. مراکز داده و تاسیسات حیاتی که باید فعال بمانند

5. مقاوم سازی و گسترش سازه های موجود

هر پروژه با محاسبات طراحی، جزئیات اتصال، و سوابق ساخت تحویل داده می شود که انطباق کد را به مقامات محلی نشان می دهد.

Earthquake Resistant Steel Structure

مورد واقعی سازه فولادی LWY: خوشه مسکن مدولار فولادی سبک

نوع پروژه: بازسازی مسکن مسکونی

مکان و استاندارد لرزه ای: کوبه، ژاپن

مهندسی سازه و ویژگی های فنی:

1. ساختار سبک: قاب فولادی سبک با شکل سرد (LGS) که یک شبکه ساختاری جعبه‌ای سه‌بعدی را تشکیل می‌دهد.

2. کاهش نیروی اینرسی: وزن مرده سازه به 1/5 ساختمان‌های بتنی معمولی کاهش می‌یابد که به طور قابل‌توجهی کل نیروی لرزه‌ای وارد بر ساختمان را کاهش می‌دهد.

3. سیستم بست: پیچ‌های خودکشی با کشش بالا همراه با لنگرهای نگهدارنده ضد بالارفتن برای اطمینان از یکپارچگی ساختار تحت بارهای رو به بالا/برشی.

Earthquake Resistant Steel Structure

سوالات متداول

Q1: کدام کد لرزه ای را طراحی می کنید؟

A1: کد سایت پروژه شما: GB 50011 برای چین، EN 1998 برای اروپا، AISC 341 برای ایالات متحده، یا معادل محلی شما. قبل از شروع طراحی، کد حاکم و پارامترهای لرزه ای را تأیید می کنیم.

Q2: حداکثر شدت لرزه ای که برای آن طراحی می کنید چیست؟

A2: محدوده استاندارد ما شدت تقویت 7-9 (0.10-0.40 گرم PGA) را پوشش می دهد. تقاضاهای بالاتر با سیستم های ویژه ای مانند مهاربندها یا دمپرهای کمانشی که در هر پروژه طراحی شده اند، رسیدگی می شود.

Q3: چگونه کیفیت جوش را در اتصالات لحظه ای تأیید می کنید؟

A3: جوش‌های با نفوذ کامل در اتصالات لحظه‌ای توسط جوشکاران معتبر با رویه‌های واجد شرایط اجرا می‌شوند و با آزمایش اولتراسونیک در جایی که کد یا پروژه مشخص می‌کند، بازرسی می‌شوند. سوابق بازرسی همراه با سازه تحویل داده می شود.

Q4: آیا سازه فولادی مقاوم در برابر زلزله می تواند اقتصادی تر از بتن در مناطق لرزه خیز باشد؟

A4: اغلب بله. اسکلت فولادی سبکتر کار فونداسیون و جرم لرزه ای را کاهش می دهد و پیش ساخته زمان ساخت را کوتاه می کند. هزینه کل به سایت و کد بستگی دارد، اما فولاد به طور فزاینده ای در مناطق با لرزه بالا رقابتی است.
